Citroën C4: Frein de stationnement électrique

Le frein de stationnement électrique conjugue deux modes de fonctionnement :

- Serrage/Desserrage automatique Le serrage est automatique à l’arrêt du moteur, le desserrage est automatique à la mise en mouvement du véhicule (activés par défaut),

- Serrage/Desserrage manuel Le serrage / desserrage manuel du frein de stationnement est possible par tirage de la palette de commande A .

Si ce témoin s’allume au combiné,
le mode automatique est désactivé.

Programmation du mode

Selon le pays de commercialisation du véhicule, le serrage automatique à la coupure du moteur et le desserrage automatique à la mise en mouvement du véhicule peuvent être désactivés.

L’activation / désactivation se
fait par le menu de confi guration du véhicule, reportez-vous au chapitre consacré au paramétrage des équipements de votre véhicule.

Le serrage et le desserrage du frein de stationnement se font donc manuellement.

A l’ouverture de la porte conducteur, un signal sonore retentit et un message s’affi che si le frein n’est pas serré.

Il est conseillé de ne pas serrer le frein de stationnement en cas de grand froid (gel) et en cas de remorquage (dépannage, caravane...).

Pour cela, désactivez les fonctions automatiques ou desserrez manuellement le frein de stationnement.

Serrage manuel

Véhicule à l’arrêt, pour serrer le frein de stationnement, moteur tournant ou arrêté, tirez la palette A .

Le serrage du frein de stationnement est signalé:

- par l’allumage du témoin de freinage
et du témoin P sur la palette A ,

- par l’affi chage du message «Frein
de parking serré».

A l’ouverture de la porte conducteur, moteur tournant, un signal sonore retentit et un message s’affi che, si le frein de stationnement n’est pas serré ; sauf si avec une boîte de vitesses automatique, le levier de vitesses est en position P .

Avant de sortir du véhicule, vérifi ez que le témoin de frein de stationnement est bien allumé fi xe au combiné.

Desserrage manuel

Contact mis ou moteur tournant, pour desserrer le frein de stationnement, appuyez sur la pédale de frein ou sur l’accélérateur, tirez puis relâchez la palette A .

Le desserrage complet du frein de stationnement est signalé:

- par l’extinction du témoin de
freinage et du témoin P sur la palette A ,

- par l’affi chage du message «Frein
de parking desserré ».

Si vous tirez la palette A sans
enfoncer la pédale de frein, le frein de stationnement ne se desserre pas et un témoin s’allume au combiné.

Serrage maximum

En cas de besoin, vous pouvez effectuer un serrage maximum du frein de stationnement. Il est obtenu par un tirage long de la palette A jusqu’à l’obtention du message «Frein de parking serré au maximum» et d’un signal sonore.

Le serrage maximum est indispensable :

- avec un véhicule tractant une caravane ou une remorque, lorsque les fonctions automatiques sont activées et que vous effectuez un serrage manuel, - lorsque les conditions de pente sont susceptibles de varier lors du stationnement (exemples: transport en bateau, en camion, remorquage).

En cas de remorquage, de véhicule chargé ou de stationnement en forte pente, réalisez un serrage maximum puis tournez les roues vers le trottoir et engagez un rapport de vitesse quand vous stationnez.

Après un serrage maximum, le temps de desserrage est plus long.

Serrage automatique, moteur arrêté

Véhicule à l’arrêt, le frein de stationnement se serre automatiquement à la coupure du moteur .

Le serrage du frein de stationnement est signalé:

- par l’allumage du témoin de freinage
et du témoin P sur la palette A ,

- par l’affi chage du message «Frein
de parking serré».

Avant de sortir du véhicule, vérifi ez que le témoin de frein de stationnement est bien allumé fi xe au combiné.

Ne laissez pas un enfant seul à l’intérieur du véhicule, contact mis, il pourrait desserrer le frein de stationnement.

En cas de remorquage, de véhicule chargé ou de stationnement en forte pente, tournez les roues vers le trottoir et engagez un rapport de vitesse quand vous stationnez.

Desserrage automatique

Le frein de stationnement se desserre automatiquement et progressivement à la mise en mouvement du véhicule :

 -  Boîte de vitesses manuelle: appuyez à fond sur la pédale d’embrayage, engagez la 1 ère vitesse ou la marche arrière, appuyez sur la pédale d’accélérateur et embrayez.

 -  Boîte manuelle pilotée 6 vitesses : sélectionnez la position A , M ou R puis appuyez sur la pédale d’accélérateur.

 -  Boîte de vitesses automatique:

sélectionnez la position D , M ou R puis appuyez sur la pédale d’accélérateur.

Le desserrage complet du frein de stationnement est signalé:

- par l’extinction du témoin de
freinage et du témoin P sur la palette A ,

- par l’affi chage du message «Frein
de parking desserré».

À l’arrêt, moteur tournant, n’accélérez pas inutilement, vous risquez de desserrer le frein de stationnement.

Immobilisation du véhicule, moteur tournant

Moteur tournant et véhicule à l’arrêt, il est indispensable pour immobiliser le véhicule, de serrer le frein de stationnement manuellement en tirant la palette A .

Le serrage du frein de stationnement est signalé:

- par l’allumage du témoin de freinage
et du témoin P sur la palette A ,

- par l’affi chage du message «Frein
de parking serré».

A l’ouverture de la porte conducteur, un signal sonore retentit et un message s’affi che, si le frein de stationnement n’est pas serré ; sauf si avec une boîte de vitesses automatique, le levier de vitesses est en position P .

Avant de sortir du véhicule, vérifi ez que le témoin de frein de stationnement est bien allumé fi xe au combiné.

Situations particulières

Dans certaines situations (démarrage moteur...), le frein de stationnement peut ajuster de lui-même son niveau d’effort. Ceci est un fonctionnement normal.

Pour déplacer votre véhicule de quelques centimètres sans démarrer le moteur, contact mis, appuyez sur la pédale de frein et desserrez le frein de stationnement en tirant puis en relâchant la palette A . Le desserrage complet du frein de stationnement est signalé par l’extinction du témoin sur la palette A , du témoin au combiné et par l’affi chage du message «Frein de parking desserré ».

En cas de dysfonctionnement du frein de stationnement en position serrée ou de panne batterie, un desserrage de secours est toujours possible.

Freinage de secours

En cas de défaillance du freinage par la pédale de frein ou en situation exceptionnelle (exemple: malaise du conducteur, en conduite accompagnée...), un tirage maintenu de la palette A permet d’arrêter le véhicule.

Le contrôle dynamique de stabilité garantit la stabilité lors du freinage de secours.

En cas de défaillance du freinage de secours, le message «Défaut frein de parking» s’affi che.

En cas de défaillance du contrôle dynamique de stabilité signalé par l’allumage de ce témoin, la stabilité du freinage n’est pas garantie.

Dans ce cas, la stabilité doit être assurée par le conducteur en répétant successivement des actions de «tiré-relâché » sur la palette A .

Le freinage de secours doit être utilisé uniquement dans des situations exceptionnelles.

Déverrouillage de secours

En cas de dysfonctionnement du frein de stationnement électrique ou de panne batterie, une commande mécanique de secours permet de déverrouiller manuellement le frein de stationnement.

 -  Immobilisez le véhicule (ou bloquezle, tant que la pédale de frein n’est pas relâchée), moteur tournant, en engageant la première vitesse (boîte de vitesses manuelle), la position P (boîte de vitesses automatique) ou M ou R (boîte manuelle pilotée 6 vitesses).

 -  Coupez le moteur mais laissez le contact. Si l’immobilisation du véhicule est impossible, n’actionnez pas la commande et consultez rapidement le réseau CITROËN ou un atelier qualifié.

 -  Récupérez les deux cales B du véhicule et la commande de déverrouillage C , situées sous le tapis du coffre.

 -  Calez le véhicule en plaçant les cales à l’avant ou à l’arrière des deux roues avant, dans le sens opposé à la pente.

 -  Retirez le caisson de rangement sous le tapis de coffre pour accéder au déverrouillage de secours.

 -  Percez l’opercule D du tube E avec la commande de déverrouillage.

 -  Placez la commande de déverrouillage dans le tube.

 -  Tournez la commande de déverrouillage dans le sens horaire. Pour des raisons de sécurité, il est impératif de poursuivre la manoeuvre jusqu’à la butée. Le frein de stationnement est desserré.

 -  Enlevez la commande de déverrouillage et rangez-la avec les cales dans la boîte d’outillage sous le tapis de coffre.

- Le fonctionnement du frein de stationnement se réinitialise lorsque l’on coupe puis remet le contact. Si la réinitialisation du frein de stationnement est impossible, consultez le réseau CITROËN ou un atelier qualifié.

- Le temps de serrage suivant peut être plus long qu’en fonctionnement normal.

Pour des raisons de sécurité, consultez impérativement et rapidement le réseau CITROËN ou un atelier qualifié pour remplacer l’opercule.

Veillez à ne pas introduire d’éléments poussiéreux et humides à proximité de l’opercule.

Anomalies de fonctionnement

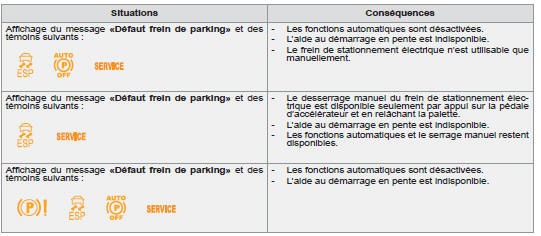

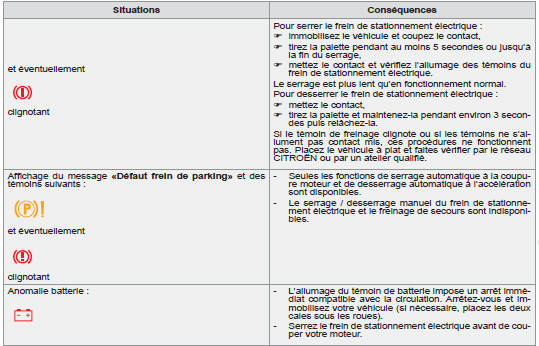

En cas d’allumage du voyant d’anomalie du frein de stationnement électrique et d’un ou des témoins présentés dans ces tableaux, mettez le véhicule dans une situation sécuritaire (à plat, rapport engagé) et consultez rapidement le réseau CITROËN ou un atelier qualifié.
